Khớp Nối Vít Tải Xi Măng 219–273: Cấu Tạo, Cách Chọn Và Dấu Hiệu Cần Thay

Khớp nối vít tải xi măng 219–273 là chi tiết liên kết giữa các đoạn trục vít, có nhiệm vụ truyền chuyển động và giữ cho các đoạn vít tải quay ổn định trong quá trình vận chuyển xi măng từ silo đến hệ thống cân. Với vít tải đường kính Ø219 và Ø273 được sử dụng phổ biến tại trạm trộn bê tông, việc lựa chọn đúng khớp nối không chỉ phụ thuộc vào đường kính vít mà còn phải đối chiếu kích thước trục, kiểu liên kết và kết cấu thực tế của từng loại vít tải.

Khi khớp nối bị mòn, cong, lỏng hoặc lắp không đúng tâm, trục vít có thể phát sinh độ rơ, rung và tiếng ồn bất thường. Nếu tiếp tục vận hành trong thời gian dài, sự sai lệch tại vị trí liên kết có thể ảnh hưởng đến các bộ phận khác bên trong vít tải.

Vì vậy, trước khi thay khớp nối, người vận hành nên xác định đúng kích thước, kiểm tra tình trạng thực tế và tìm nguyên nhân khiến chi tiết bị hỏng. Bài viết này tập trung vào 3 vấn đề quan trọng: cấu tạo khớp nối vít tải 219–273, cách chọn đúng loại và những dấu hiệu cho thấy khớp nối cần được kiểm tra hoặc thay thế.

1. Khớp nối vít tải xi măng 219–273 là gì?

Khớp nối vít tải là bộ phận cơ khí dùng để nối các đoạn trục vít với nhau, giúp truyền mô-men xoắn từ cụm truyền động qua các đoạn trục và duy trì chuyển động quay liên tục của cánh vít.

Trong những hệ thống vít tải có chiều dài lớn, trục vít thường không được chế tạo thành một đoạn nguyên khối. Việc chia thành nhiều đoạn giúp thuận tiện hơn trong quá trình sản xuất, vận chuyển, lắp đặt và bảo trì. Tại vị trí tiếp giáp giữa các đoạn trục, khớp nối đảm nhận vai trò liên kết.

Đối với vít tải xi măng Ø219 và Ø273, khớp nối phải phù hợp với kích thước trục và kết cấu của cụm vít, đồng thời đảm bảo khả năng truyền lực trong điều kiện làm việc liên tục.

Có thể hiểu đơn giản:

Motor → Hộp giảm tốc → Trục vít → Khớp nối → Đoạn vít tiếp theo → Vận chuyển xi măng

Chỉ cần vị trí liên kết bị sai lệch hoặc phát sinh độ rơ lớn, chuyển động quay của toàn bộ cụm vít có thể không còn ổn định như thiết kế ban đầu.

Khớp nối có nhiệm vụ gì?

Một khớp nối vít tải đạt yêu cầu thường đảm nhận các chức năng chính:

Liên kết các đoạn trục vít thành một hệ thống liên tục.
Truyền mô-men xoắn từ đoạn trục này sang đoạn trục kế tiếp.
Duy trì sự ổn định của cụm trục trong quá trình quay.
Hạn chế tình trạng rơ tại vị trí nối khi được lắp đặt đúng kỹ thuật.
Hỗ trợ quá trình tháo lắp và bảo trì từng đoạn vít tải.

Điểm quan trọng là khớp nối không hoạt động độc lập. Độ bền của nó còn phụ thuộc vào độ đồng tâm của trục, tình trạng gối đỡ, cách lắp đặt và tải làm việc của vít tải.

2. Vì sao vít tải xi măng cần khớp nối phù hợp?

Vít tải vận chuyển xi măng thường làm việc trong môi trường có nhiều bụi mịn và phải vận hành liên tục theo chu kỳ của trạm trộn. Trong điều kiện đó, các vị trí liên kết trên trục chịu tác động lặp đi lặp lại trong suốt quá trình quay.

Nếu khớp nối không đúng kích thước hoặc không phù hợp với trục, vấn đề có thể xuất hiện ngay cả khi chi tiết mới.

Một số hiện tượng thường cần kiểm tra gồm:

Rung tăng bất thường:
Có thể liên quan đến độ đồng tâm, độ rơ tại vị trí nối hoặc các bộ phận đỡ trục.

Xuất hiện tiếng va đập hoặc tiếng kêu:
Cần kiểm tra vị trí khớp nối, trục, gối đỡ và các điểm liên kết.

Trục quay không ổn định:
Có thể xuất hiện khi khớp nối bị biến dạng, lắp lệch hoặc liên kết không đủ chắc chắn.

Khớp nối nhanh xuống cấp:
Không nên chỉ thay chi tiết mới mà bỏ qua nguyên nhân gây hư hỏng. Nếu nguyên nhân nằm ở sai lệch trục hoặc lắp đặt, khớp mới có thể tiếp tục bị ảnh hưởng.

3. Ø219 và Ø273 có dùng chung khớp nối được không?

Không nên mặc định khớp nối vít tải Ø219 và Ø273 dùng chung cho nhau.

Con số Ø219 hoặc Ø273 thường thể hiện đường kính danh nghĩa của thân vít tải, nhưng chưa đủ để xác định chính xác kích thước khớp nối. Khi thay thế, cần đối chiếu thêm thông số của trục và kết cấu liên kết thực tế.

Thông tin cần kiểm tra	Vì sao quan trọng?
Đường kính vít tải	Xác định cấu hình vít tải
Đường kính trục	Xác định khả năng lắp khớp nối
Kích thước khớp nối cũ	Đối chiếu với chi tiết thay thế
Kiểu liên kết	Xác định cách cố định giữa các đoạn trục
Chiều dài và cấu hình vít	Kiểm tra tổng thể hệ thống
Hình ảnh chi tiết thực tế	Hỗ trợ xác định nhanh khi không có bản vẽ

Một lưu ý quan trọng khi chọn khớp nối

Nếu đang thay khớp nối cho vít tải tại trạm trộn, không nên chỉ gửi mỗi thông tin “vít tải Ø219” hoặc “vít tải Ø273” rồi đặt hàng.

Tốt nhất nên cung cấp:

đường kính vít + đường kính trục + kích thước khớp nối cũ + hình ảnh vị trí lắp.

Thông tin càng đầy đủ thì khả năng xác định đúng loại càng cao, đặc biệt đối với những vít tải đã qua sửa chữa hoặc thay đổi kết cấu trong quá trình sử dụng.

4. Khi nào cần kiểm tra khớp nối vít tải?

Khớp nối nên được kiểm tra khi vít tải xuất hiện những thay đổi khác thường trong quá trình vận hành, chẳng hạn:

Vít tải bắt đầu rung mạnh hơn trước.
Xuất hiện tiếng kêu tại khu vực nối các đoạn trục.
Khi kiểm tra thấy vị trí nối có độ rơ.
Khớp nối có dấu hiệu cong, mòn hoặc biến dạng.
Vít tải đã hoạt động lâu và chưa được kiểm tra định kỳ.
Khớp nối mới thay nhưng tiếp tục nhanh xuống cấp.

Trong thực tế bảo trì, thay khớp nối chỉ là một bước xử lý. Quan trọng hơn là phải tìm được nguyên nhân khiến khớp nối hư hỏng. Nếu bỏ qua nguyên nhân gốc, chi tiết mới có thể tiếp tục gặp tình trạng tương tự.

Tóm tắt nhanh

Khớp nối vít tải xi măng 219–273 có nhiệm vụ liên kết các đoạn trục và truyền chuyển động trong hệ thống vít tải. Khi lựa chọn, không nên căn cứ duy nhất vào Ø219 hoặc Ø273 mà cần kiểm tra thêm đường kính trục, kích thước khớp nối và kiểu liên kết thực tế.

Nếu vít tải xuất hiện rung, tiếng kêu, độ rơ hoặc khớp nối có dấu hiệu biến dạng, nên kiểm tra sớm để xác định tình trạng và nguyên nhân trước khi quyết định thay thế.

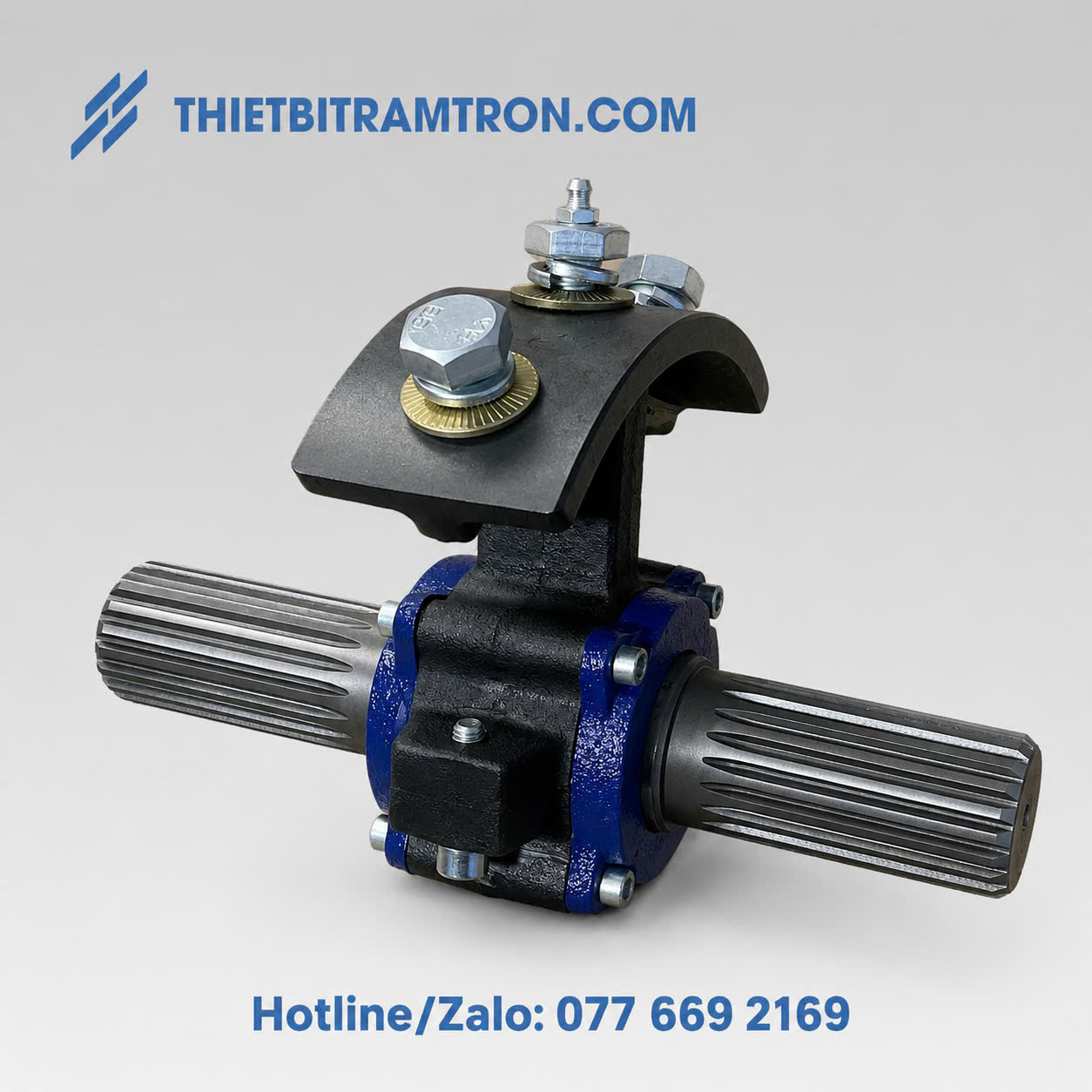

5. Cấu tạo khớp nối vít tải xi măng 219–273

Khớp nối vít tải không phải là một chi tiết chỉ có nhiệm vụ “nối hai đầu trục”. Trong quá trình vận hành, bộ phận này phải đảm bảo hai đoạn trục được liên kết chắc chắn, truyền chuyển động ổn định và hạn chế sai lệch tại vị trí nối.

Tùy thiết kế của từng loại vít tải, cấu tạo khớp nối có thể khác nhau. Tuy nhiên, một cụm khớp nối thông dụng thường gồm các thành phần chính như thân khớp nối, phần liên kết với trục, bulông hoặc cơ cấu cố định và các bề mặt tiếp xúc chịu lực.

5.1. Thân khớp nối

Thân khớp nối là phần kết cấu chính dùng để liên kết hai đoạn trục vít.

Bộ phận này cần có độ cứng và độ chính xác phù hợp để khi lắp vào trục, hai đoạn vít vẫn duy trì được vị trí tương đối ổn định.

Đối với vít tải xi măng Ø219–273, kích thước thân khớp nối cần được đối chiếu với cấu hình thực tế của trục. Không nên lấy kích thước thân vít làm căn cứ duy nhất.

5.2. Phần liên kết với trục

Đây là vị trí truyền lực trực tiếp giữa khớp nối và trục vít.

Khi vít tải hoạt động, mô-men xoắn từ hệ truyền động được truyền qua trục và tiếp tục đi qua vị trí khớp nối đến đoạn vít kế tiếp.

Nếu phần liên kết bị rơ, mòn hoặc lắp không đúng kích thước, chuyển động quay có thể không còn ổn định.

5.3. Bulông và chi tiết cố định

Tùy thiết kế, khớp nối có thể sử dụng bulông hoặc các phương án cố định khác để giữ hai phần liên kết.

Các chi tiết này tuy nhỏ nhưng ảnh hưởng trực tiếp đến độ chắc chắn của mối nối. Trong quá trình bảo trì, cần kiểm tra tình trạng ren, độ siết và dấu hiệu lỏng sau thời gian vận hành.

5.4. Bề mặt tiếp xúc

Bề mặt tiếp xúc giữa khớp nối và trục cần đảm bảo phù hợp với kích thước thực tế.

Nếu bề mặt tiếp xúc không đồng đều hoặc có sai lệch, lực truyền qua mối nối có thể phân bố không đều. Khi vít tải quay liên tục, tình trạng này có thể làm tăng rung và gây mài mòn tại vị trí liên kết.

6. Khớp nối truyền lực như thế nào trong vít tải?

Có thể hình dung đường truyền động của một hệ thống vít tải xi măng theo trình tự:

Động cơ → Hộp giảm tốc → Trục vít → Khớp nối → Đoạn trục tiếp theo → Cánh vít → Vận chuyển xi măng

Khi động cơ hoạt động, hộp giảm tốc tạo ra tốc độ và mô-men phù hợp để quay trục vít. Nếu vít tải có nhiều đoạn trục, khớp nối sẽ truyền chuyển động từ đoạn này sang đoạn tiếp theo.

Vì vậy, khớp nối phải đảm bảo hai yêu cầu song song:

Truyền lực tốt + giữ liên kết ổn định.

Một khớp nối không bị gãy nhưng bị rơ nhiều vẫn có thể trở thành điểm gây ra vấn đề cho hệ thống.

7. Những nguyên nhân khiến khớp nối vít tải nhanh xuống cấp

Không phải trường hợp khớp nối bị hỏng đều bắt nguồn từ chất lượng của chính khớp nối. Trong thực tế, cần xem xét cả điều kiện vận hành và các chi tiết liên quan.

7.1. Lắp lệch tâm

Khi các đoạn trục không nằm đúng tâm, khớp nối có thể phải chịu tải không đều trong quá trình quay.

Đây là một trong những nguyên nhân cần đặc biệt lưu ý khi tháo lắp hoặc thay thế vít tải.

7.2. Khớp nối không đúng kích thước

Nếu kích thước khớp nối không phù hợp với trục, việc lắp đặt có thể không đạt độ chắc chắn cần thiết.

Do đó, khi đặt hàng không nên chỉ cung cấp đường kính vít tải mà nên gửi thêm kích thước trục và hình ảnh thực tế.

7.3. Gối đỡ hoặc gối treo có vấn đề

Khớp nối làm việc cùng với toàn bộ hệ thống trục. Nếu gối đỉnh vít tải hoặc các vị trí đỡ trung gian bị mòn, lệch hoặc hư hỏng, tải tác động lên trục có thể thay đổi.

Trong trường hợp này, chỉ thay khớp nối mà không kiểm tra hệ thống đỡ có thể không giải quyết được nguyên nhân.

7.4. Vít tải bị quá tải

Khi vít tải thường xuyên vận chuyển vật liệu với tải cao hoặc gặp tình trạng vật liệu bị dồn, mô-men cần thiết để quay trục có thể tăng.

Nếu tình trạng này lặp lại nhiều lần, các vị trí truyền lực như khớp nối có thể chịu tải lớn hơn điều kiện vận hành thông thường.

7.5. Bảo trì không đúng thời điểm

Một khớp nối đã có độ rơ nhưng tiếp tục vận hành trong thời gian dài có thể kéo theo sự xuống cấp của những bộ phận liên quan.

Vì vậy, khi phát hiện tiếng kêu hoặc rung bất thường, nên kiểm tra sớm thay vì chờ đến khi vít tải dừng hoàn toàn.

8. Kiểm tra khớp nối trước khi quyết định thay mới

Không phải cứ có tiếng kêu là phải thay ngay khớp nối.

Quy trình kiểm tra thực tế nên bắt đầu từ những điểm cơ bản:

Kiểm tra tình trạng bên ngoài của khớp nối.
Kiểm tra độ rơ tại vị trí liên kết.
Kiểm tra trục có bị cong hoặc lệch hay không.
Kiểm tra các chi tiết cố định.
Kiểm tra gối đỡ và gối treo liên quan.
Kiểm tra tình trạng vận hành của vít tải.
Đối chiếu kích thước trước khi chọn chi tiết thay thế.

Nếu khớp nối đã biến dạng, mòn nhiều hoặc không còn đảm bảo liên kết, việc thay mới thường là phương án cần cân nhắc.

9. Các sản phẩm liên quan khi bảo trì vít tải

Khi kiểm tra khớp nối, người vận hành nên kiểm tra đồng thời những bộ phận có liên quan đến chuyển động của trục. Điều này giúp tránh tình trạng thay một chi tiết nhưng nguyên nhân thực tế lại nằm ở bộ phận khác.

Gối đỉnh vít tải

Gối đỉnh vít tải giữ và hỗ trợ đầu trục, giúp cụm trục quay ổn định. Nếu gối đỉnh bị mòn hoặc có độ rơ, cần kiểm tra trước khi đưa vít tải trở lại vận hành.

→ Sản phẩm liên quan: Gối đỉnh vít tải xi măng

Hộp số vít tải 219

Hộp số đảm nhiệm việc truyền và giảm tốc từ động cơ đến trục vít. Khi vít tải có hiện tượng bất thường, không nên chỉ kiểm tra phần cơ khí bên trong ống vít mà cần xem xét cả cụm truyền động.

→ Sản phẩm liên quan: Hộp số vít tải 219

Vít tải xi măng

Khớp nối là một phần trong tổng thể vít tải. Khi thay thế hoặc sửa chữa, cần đối chiếu với cấu hình vít tải đang sử dụng để đảm bảo kích thước và kết cấu phù hợp.

→ Có thể tham khảo thêm các dòng vít tải xi măng WAM, Sicoma, SDMix đang được sử dụng tại các hệ thống trạm trộn.

10. Bài viết liên quan nên đọc

Để kiểm tra đầy đủ hệ thống vít tải, có thể tham khảo thêm các nội dung liên quan:

Gối đỉnh vít tải xi măng: tìm hiểu vai trò của gối đỉnh và các dấu hiệu cần kiểm tra.
Hộp số vít tải 219: các thông tin cơ bản về bộ phận truyền động của vít tải.
Khớp nối vít tải Blue 219–273: tham khảo cấu hình sản phẩm và thông tin chi tiết.
Vít tải xi măng WAM/Sicoma/SDMix: lựa chọn và ứng dụng vít tải trong hệ thống trạm trộn.

11. Khi nào nên thay khớp nối vít tải?

Có thể cân nhắc thay khớp nối khi kiểm tra thực tế cho thấy một hoặc nhiều dấu hiệu sau:

Khớp nối bị nứt, cong hoặc biến dạng.
Vị trí liên kết xuất hiện độ rơ lớn.
Chi tiết liên kết bị mòn rõ rệt.
Vít tải rung bất thường và nguyên nhân được xác định tại vị trí khớp nối.
Khớp nối không còn đảm bảo khả năng cố định trục.
Đã kiểm tra các bộ phận liên quan nhưng khớp nối vẫn là vị trí gây lỗi.

Quan trọng nhất là xác định đúng nguyên nhân trước khi thay. Nếu gối đỡ, trục hoặc hệ thống truyền động đang có vấn đề, thay khớp nối mới nhưng không xử lý nguyên nhân có thể khiến chi tiết mới tiếp tục xuống cấp.

Câu hỏi thường gặp về khớp nối vít tải 219–273

Khớp nối vít tải Ø219 và Ø273 có dùng chung được không?

Không nên mặc định dùng chung. Cần kiểm tra đường kính trục, kích thước khớp nối và kiểu liên kết thực tế trước khi thay thế.

Chỉ biết vít tải Ø219 thì có đặt được khớp nối không?

Thông tin Ø219 giúp xác định dòng vít tải nhưng thường chưa đủ để xác định chính xác khớp nối. Nên cung cấp thêm đường kính trục, kích thước chi tiết cũ hoặc hình ảnh thực tế.

Khớp nối vít tải bị rơ có cần thay ngay không?

Cần kiểm tra mức độ rơ và nguyên nhân. Nếu khớp nối đã mòn hoặc không còn đảm bảo liên kết thì nên thay; đồng thời kiểm tra trục và các bộ phận đỡ liên quan.

Vì sao thay khớp nối mới nhưng vít tải vẫn rung?

Có thể nguyên nhân không nằm riêng ở khớp nối. Cần kiểm tra thêm độ đồng tâm của trục, gối đỡ, gối treo, hộp số và tình trạng lắp đặt.

Khớp nối vít tải thường hỏng ở đâu?

Các vị trí liên kết và bề mặt chịu lực thường cần được kiểm tra trước, đặc biệt khi hệ thống đã vận hành lâu hoặc thường xuyên làm việc với tải cao.

Khi mua khớp nối vít tải cần cung cấp thông tin gì?

Nên cung cấp đường kính vít tải, đường kính trục, kích thước khớp nối cũ, kiểu liên kết và hình ảnh thực tế. Nếu có bản vẽ hoặc mã sản phẩm cũ thì càng thuận tiện cho việc đối chiếu.
