Hệ Thống Silo Xi Măng Trong Trạm Trộn Bê Tông: Cấu Tạo, Thiết Bị Và Nguyên Lý Hoạt Động

Trong bất kỳ trạm trộn bê tông nào, hệ thống silo xi măng luôn đóng vai trò là trung tâm của quá trình cấp liệu. Toàn bộ lượng xi măng sử dụng cho mỗi mẻ trộn đều được lưu trữ trong silo, sau đó vận chuyển qua vít tải xi măng đến phễu cân và cuối cùng đưa vào cối trộn theo đúng tỷ lệ thiết kế.

Một hệ thống silo hoạt động ổn định không chỉ giúp đảm bảo năng suất mà còn quyết định đến chất lượng bê tông, giảm thất thoát vật liệu và hạn chế tối đa thời gian dừng máy do sự cố. Để làm được điều đó, hệ thống phải có sự phối hợp giữa nhiều thiết bị như van bướm silo, khớp nối vít tải, gối đỡ đỉnh vít tải, hộp số giảm tốc, đầm rung silo, sục khí silo, lọc bụi silo và cảm biến báo mức.

Nhiều doanh nghiệp chỉ quan tâm đến thân silo mà bỏ qua việc bảo trì các thiết bị phụ trợ. Thực tế, phần lớn sự cố trong quá trình vận hành lại xuất phát từ các chi tiết nhỏ như khớp nối vít tải bị rách, lọc bụi bị tắc, van bướm không đóng kín hoặc đầm rung hoạt động kém hiệu quả.

Bài viết dưới đây sẽ giúp bạn hiểu rõ toàn bộ cấu tạo, nguyên lý hoạt động của hệ thống silo xi măng, đồng thời chia sẻ những kinh nghiệm thực tế trong việc lựa chọn, vận hành và bảo trì để hệ thống luôn làm việc ổn định.

Hệ Thống Silo Xi Măng Là Gì?

Hệ thống silo xi măng là tổ hợp các thiết bị có nhiệm vụ lưu trữ, bảo quản và cấp xi măng từ xe bồn hoặc nguồn cấp liệu đến cối trộn thông qua hệ thống vận chuyển khép kín.

Khác với việc chỉ chứa vật liệu, hệ thống silo còn phải đảm bảo:

• Xi măng luôn khô, không bị vón cục.
• Cấp liệu đúng lưu lượng.
• Hạn chế thất thoát bụi.
• Vận hành liên tục trong nhiều giờ.
• Đồng bộ với hệ thống điều khiển PLC của trạm trộn.

Ngày nay, ngoài trạm trộn bê tông, hệ thống silo còn được ứng dụng trong:

• Nhà máy bê tông đúc sẵn.
• Nhà máy gạch không nung.
• Trạm trộn Asphalt.
• Nhà máy sản xuất vữa khô.
• Nhà máy bột đá.
• Nhà máy tro bay.

Vai Trò Của Hệ Thống Silo Xi Măng

Một hệ thống silo đạt tiêu chuẩn mang lại nhiều lợi ích:

Lưu trữ khối lượng lớn

Tùy theo nhu cầu sản xuất, silo có thể chứa từ 30 đến hơn 200 tấn xi măng, giúp doanh nghiệp chủ động nguồn nguyên liệu.

Đảm bảo cấp liệu liên tục

Xi măng được đưa đến phễu cân với lưu lượng ổn định, giúp mỗi mẻ bê tông đạt đúng tỷ lệ thiết kế.

Giảm bụi

Hệ thống lọc bụi giúp thu hồi bụi phát sinh trong quá trình nhập liệu, góp phần bảo vệ môi trường và giảm thất thoát vật liệu.

Tự động hóa

Kết hợp với cảm biến báo mức, van bướm và PLC, hệ thống có thể vận hành gần như hoàn toàn tự động.

Cấu Tạo Của Hệ Thống Silo Xi Măng

Một hệ thống silo hoàn chỉnh thường bao gồm:

Xe bồn xi măng
        │
        ▼
     Silo chứa
        │
 ├── Lọc bụi silo
 ├── Cảm biến báo mức
 ├── Đầm rung silo
 ├── Sục khí silo
        │
        ▼
   Van bướm silo
        │
        ▼
  Vít tải xi măng
        │
 ├── Động cơ
 ├── Hộp số
 ├── Khớp nối
 ├── Gối đỡ
        │
        ▼
  Phễu cân xi măng
        │
        ▼
     Cối trộn

Mỗi thiết bị trong sơ đồ đều có vai trò riêng và nếu một bộ phận gặp sự cố, toàn bộ quá trình cấp liệu có thể bị ảnh hưởng.

Các Thiết Bị Chính Trong Hệ Thống Silo

1. Thân Silo Xi Măng

Thân silo là nơi lưu trữ xi măng. Thông thường được chế tạo bằng thép tấm, hàn kín và sơn chống ăn mòn.

Một silo tiêu chuẩn bao gồm:

• Thân trụ.
• Chóp đáy.
• Chân đỡ.
• Thang leo.
• Lan can.
• Cửa kiểm tra.
• Đường ống nhập liệu.
• Đường ống thoát khí.

Dung tích phổ biến:

• 50 tấn.
• 80 tấn.
• 100 tấn.
• 120 tấn.
• 150 tấn.
• 200 tấn.

2. Vít Tải Xi Măng

Đây là thiết bị vận chuyển xi măng từ silo đến phễu cân hoặc cối trộn.

Một bộ vít tải gồm:

• Động cơ điện.
• Hộp số giảm tốc.
• Khớp nối.
• Trục vít.
• Cánh vít.
• Gối đỡ.
• Ống vít.
• Đầu cấp.
• Đầu xả.

Nếu vít tải hoạt động không ổn định, lưu lượng xi măng sẽ thay đổi, ảnh hưởng trực tiếp đến chất lượng bê tông.

3. Khớp Nối Vít Tải

Khớp nối truyền mô-men từ hộp số đến trục vít.

Ngoài chức năng truyền động, khớp nối còn:

• Giảm rung.
• Hấp thụ va đập.
• Bù sai lệch đồng tâm.
• Bảo vệ hộp số.

Đây là chi tiết hao mòn nhanh và cần được kiểm tra định kỳ.

4. Gối Đỡ Đỉnh Vít Tải

Gối đỡ giữ cho trục vít quay ổn định.

Nếu gối đỡ mòn sẽ gây:

• Rung mạnh.
• Tiếng kêu lớn.
• Mòn trục vít.
• Tăng tải cho động cơ.

Việc thay gối đỡ đúng thời điểm giúp kéo dài tuổi thọ của toàn bộ cụm vít tải.

5. Hộp Số Giảm Tốc

Hộp số có nhiệm vụ giảm tốc độ quay của động cơ và tăng mô-men xoắn để kéo trục vít.

Đây là thiết bị có giá trị cao nên cần:

• Kiểm tra dầu định kỳ.
• Kiểm tra nhiệt độ.
• Kiểm tra tiếng ồn.
• Kiểm tra rò rỉ dầu.

6. Van Bướm Silo

Van bướm silo được lắp ngay dưới đáy silo, là thiết bị điều tiết lượng xi măng chảy xuống vít tải. Đây là một trong những bộ phận làm việc với tần suất rất cao nên cần lựa chọn đúng chủng loại và bảo trì định kỳ.

Hiện nay có hai loại phổ biến:

• Van bướm tay gạt: Thường dùng cho các hệ thống nhỏ hoặc thao tác thủ công.
• Van bướm khí nén: Được điều khiển bằng PLC, phù hợp với các trạm trộn tự động.

Chức năng

• Đóng mở dòng xi măng.
• Điều chỉnh lưu lượng cấp liệu.
• Thuận tiện cho việc bảo trì hoặc thay thế vít tải.
• Ngăn xi măng chảy tự do khi dừng hệ thống.

Những hư hỏng thường gặp

• Đĩa van mòn.
• Gioăng cao su rách gây rò rỉ.
• Xi lanh khí nén yếu hoặc hỏng.
• Xi măng bám làm kẹt cánh van.

Nếu van không đóng kín, xi măng sẽ rò rỉ liên tục xuống vít tải, gây lãng phí và khó kiểm soát định lượng.

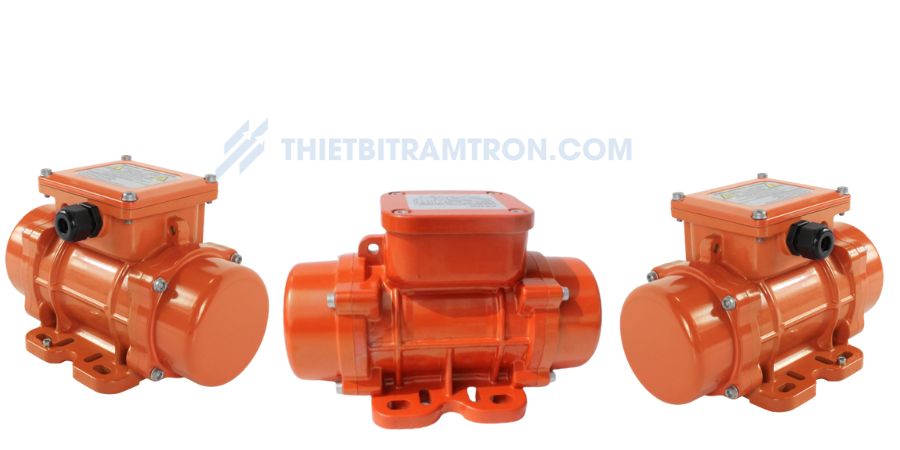

7. Đầm Rung Silo

Sau một thời gian lưu trữ, đặc biệt trong điều kiện thời tiết ẩm, xi măng có thể bám thành silo hoặc tạo hiện tượng đóng vòm. Đầm rung silo được lắp bên ngoài thành silo để tạo rung động, giúp vật liệu rơi xuống đều hơn.

Vai trò

• Phá vòm xi măng.
• Hạn chế bám dính thành silo.
• Đảm bảo dòng chảy ổn định.
• Giảm nguy cơ tắc vít tải.

Khi nào cần sử dụng?

• Xi măng để lâu trong silo.
• Độ ẩm môi trường cao.
• Silo có đường kính lớn.
• Trạm trộn hoạt động không liên tục.

Lưu ý: Không nên cho đầm rung chạy liên tục. Nên điều khiển theo chu kỳ hoặc theo tín hiệu từ PLC để giảm hao mòn thiết bị.

8. Sục Khí Silo

Khác với đầm rung, sục khí silo sử dụng khí nén để làm tơi xi măng.

Không khí đi qua các tấm sục khí, tạo lớp đệm giúp xi măng chảy xuống dễ dàng hơn.

Ưu điểm

• Không gây rung mạnh cho thân silo.
• Giúp xi măng chảy đều.
• Giảm hiện tượng đóng bánh.
• Tiết kiệm điện năng.

Nhiều trạm trộn hiện nay kết hợp cả đầm rung và sục khí để đạt hiệu quả cấp liệu tốt hơn.

9. Lọc Bụi Silo

Trong quá trình xe bồn bơm xi măng vào silo, lượng không khí trong silo bị nén lại và cần được thoát ra ngoài. Nếu không có lọc bụi, bụi xi măng sẽ phát tán gây ô nhiễm và tăng áp suất trong silo.

Chức năng

• Thu hồi bụi xi măng.
• Giảm áp suất trong silo.
• Bảo vệ môi trường.
• Hạn chế thất thoát vật liệu.

Cấu tạo

• Lõi lọc polyester hoặc nano.
• Motor rung hoặc hệ thống khí nén làm sạch.
• Quạt hút (tùy thiết kế).
• Nắp che chống nước.

Dấu hiệu cần thay lõi lọc

• Bụi thoát nhiều khi nhập xi măng.
• Áp suất silo tăng cao.
• Lõi lọc bị rách hoặc bám cứng.

10. Cảm Biến Báo Mức Silo

Đây là thiết bị giúp người vận hành biết lượng xi măng còn trong silo.

Thông thường sẽ có hai vị trí:

• Báo đầy.
• Báo cạn.

Một số hệ thống hiện đại sử dụng cảm biến liên tục để hiển thị phần trăm vật liệu trên màn hình điều khiển.

Lợi ích

• Tránh tràn silo.
• Chủ động nhập vật liệu.
• Không làm gián đoạn sản xuất.
• Kết nối trực tiếp với PLC.

Nguyên Lý Hoạt Động Của Hệ Thống Silo Xi Măng

Toàn bộ hệ thống hoạt động theo trình tự sau:

Bước 1: Xe bồn nạp xi măng

Xi măng được bơm bằng khí nén từ xe bồn vào silo thông qua đường ống nạp.

Trong quá trình này, lọc bụi sẽ hoạt động để giữ lại bụi mịn và xả không khí ra ngoài.

Bước 2: Lưu trữ trong silo

Xi măng được bảo quản trong môi trường kín.

Cảm biến báo mức liên tục theo dõi lượng vật liệu.

Nếu xuất hiện hiện tượng đóng vòm, hệ thống đầm rung hoặc sục khí sẽ được kích hoạt.

Bước 3: Mở van bướm

Khi PLC yêu cầu cấp liệu, van bướm mở theo góc đã cài đặt.

Xi măng rơi xuống đầu cấp của vít tải.

Bước 4: Vít tải vận chuyển

Động cơ truyền lực qua hộp số và khớp nối.

Trục vít quay, cánh vít đẩy xi măng đến phễu cân.

Bước 5: Cân định lượng

Phễu cân nhận xi măng.

Loadcell đo đúng khối lượng theo công thức phối liệu.

Khi đủ khối lượng, van bướm đóng và vít tải dừng.

Bước 6: Đưa vào cối trộn

Xi măng từ phễu cân được xả xuống cối trộn để phối trộn cùng cát, đá, nước và phụ gia.

Toàn bộ quy trình diễn ra tự động dưới sự điều khiển của PLC.

Những Sự Cố Thường Gặp

Trong quá trình vận hành, hệ thống silo có thể gặp các sự cố sau:

Hiện tượng	Nguyên nhân	Cách xử lý
Xi măng không xuống	Đóng vòm trong silo	Kiểm tra đầm rung, sục khí
Vít tải rung mạnh	Khớp nối rách hoặc gối đỡ mòn	Thay khớp nối, kiểm tra gối đỡ
Xi măng cấp chậm	Cánh vít mòn	Kiểm tra và thay cánh vít
Hộp số nóng	Thiếu dầu hoặc quá tải	Thay dầu, kiểm tra tải
Van bướm rò rỉ	Gioăng mòn	Thay gioăng
Bụi bay nhiều	Lõi lọc bụi hỏng	Thay lõi lọc
Báo mức sai	Cảm biến bám xi măng	Vệ sinh hoặc thay cảm biến
Đầm rung yếu	Motor rung hỏng	Kiểm tra nguồn điện và bạc đạn
Tiếng kêu bất thường	Ổ bi hoặc gối đỡ mòn	Thay ổ bi
PLC báo lỗi cấp liệu	Mất tín hiệu cảm biến	Kiểm tra dây tín hiệu và PLC

Hướng Dẫn Bảo Trì Hệ Thống Silo Xi Măng

Một hệ thống silo xi măng có thể hoạt động ổn định từ 10–20 năm nếu được bảo trì đúng quy trình. Ngược lại, nếu chỉ sửa chữa khi hỏng, doanh nghiệp sẽ phải đối mặt với nhiều rủi ro như dừng trạm, hỏng hộp số, mòn trục vít hoặc thất thoát xi măng.

Dưới đây là kế hoạch bảo trì được nhiều đơn vị vận hành trạm trộn áp dụng.

Kiểm Tra Hàng Ngày

Trước khi vận hành, người vận hành nên kiểm tra nhanh:

✓ Quan sát thân silo có hiện tượng rò rỉ hay không.

✓ Kiểm tra đèn báo mức.

✓ Kiểm tra van bướm đóng mở.

✓ Quan sát tiếng kêu bất thường của vít tải.

✓ Kiểm tra độ rung.

✓ Kiểm tra áp suất khí nén.

✓ Kiểm tra bụi phát sinh ở lọc bụi.

Nếu phát hiện bất thường cần xử lý ngay trước khi chạy tải lớn.

Kiểm Tra Hàng Tuần

Mỗi tuần nên thực hiện:

• Siết lại toàn bộ bu lông.
• Kiểm tra khớp nối vít tải.
• Kiểm tra gối đỡ đỉnh vít tải.
• Kiểm tra nhiệt độ hộp số.
• Kiểm tra motor.
• Kiểm tra dây điện.
• Kiểm tra các đầu nối khí nén.

Đây là thời điểm dễ phát hiện các dấu hiệu hao mòn sớm.

Kiểm Tra Hàng Tháng

Thực hiện bảo trì chuyên sâu:

Hộp số

• Kiểm tra dầu.
• Kiểm tra phớt.
• Kiểm tra tiếng ồn.

Vít tải

• Kiểm tra cánh vít.
• Độ đồng tâm.
• Mức mòn.

Van bướm

• Kiểm tra gioăng.
• Kiểm tra cánh van.
• Bôi trơn trục van.

Lọc bụi

• Vệ sinh lõi lọc.
• Kiểm tra hệ thống rung hoặc xung khí làm sạch.

Cảm biến báo mức

• Làm sạch đầu cảm biến.
• Kiểm tra tín hiệu về PLC.

Kiểm Tra Hàng Năm

Đây là đợt bảo trì tổng thể.

Nên thực hiện:

• Thay dầu hộp số.
• Thay ổ bi nếu cần.
• Kiểm tra toàn bộ khung silo.
• Sơn chống gỉ.
• Kiểm tra mối hàn.
• Hiệu chuẩn lại loadcell.
• Kiểm tra toàn bộ hệ thống điện.

Khi Nào Nên Thay Thế Thiết Bị?

Khớp nối vít tải

Nên thay khi:

• Cao su nứt.
• Cao su rách.
• Rung mạnh.
• Mòn quá giới hạn.

Gối đỡ đỉnh vít tải

Thay khi:

• Phát tiếng kêu.
• Ổ bi rơ.
• Trục rung.

Cánh vít

Thay khi:

• Mòn trên 30%.
• Năng suất giảm.
• Trục bắt đầu rung.

Van bướm

Thay khi:

• Không đóng kín.
• Rò rỉ xi măng.
• Cánh van cong.

Đầm rung silo

Thay khi:

• Motor yếu.
• Không đủ lực rung.
• Bạc đạn hỏng.

Sục khí silo

Thay khi:

• Tấm sục bị rách.
• Không còn lưu lượng khí.

Lõi lọc bụi

Nên thay khi:

• Rách.
• Không thể vệ sinh.
• Hiệu suất lọc giảm.

Cảm biến báo mức

Thay khi:

• Báo sai.
• Không ổn định.
• Hỏng mạch.

Những Sai Lầm Khi Vận Hành Hệ Thống Silo

Rất nhiều sự cố xuất phát từ thói quen vận hành chưa đúng:

• Không vệ sinh lọc bụi định kỳ.
• Để xi măng tồn trong silo quá lâu dẫn đến đóng bánh.
• Cho đầm rung hoạt động liên tục, làm giảm tuổi thọ động cơ.
• Không kiểm tra khớp nối và gối đỡ trước khi vào ca.
• Không thay dầu hộp số đúng định kỳ.
• Vận hành vít tải khi silo đã hết vật liệu trong thời gian dài.
• Bỏ qua các dấu hiệu rung hoặc tiếng kêu bất thường.

Việc xây dựng quy trình kiểm tra định kỳ sẽ giúp phát hiện sớm hư hỏng và giảm đáng kể chi phí sửa chữa.

Câu Hỏi Thường Gặp

1. Hệ thống silo xi măng gồm những thiết bị nào?

Một hệ thống tiêu chuẩn gồm thân silo, van bướm silo, vít tải xi măng, động cơ, hộp số, khớp nối vít tải, gối đỡ đỉnh vít tải, đầm rung silo, sục khí silo, lọc bụi silo, cảm biến báo mức và hệ thống điều khiển.

2. Bao lâu nên bảo trì vít tải xi măng?

Nên kiểm tra hàng tuần, bảo dưỡng hàng tháng và thay thế các chi tiết hao mòn theo số giờ vận hành hoặc khuyến cáo của nhà sản xuất.

3. Vì sao xi măng bị đóng vòm trong silo?

Nguyên nhân thường do độ ẩm cao, vật liệu lưu trữ quá lâu hoặc hệ thống sục khí, đầm rung hoạt động không hiệu quả.

4. Khi nào cần thay khớp nối vít tải?

Khi cao su bị nứt, rách, biến dạng hoặc xuất hiện rung mạnh, tiếng va đập trong quá trình truyền động.

5. Đầm rung silo và sục khí silo có cần lắp cùng nhau không?

Không bắt buộc, nhưng với silo dung tích lớn hoặc khu vực có độ ẩm cao, việc kết hợp cả hai sẽ giúp hạn chế hiện tượng đóng vòm và cấp liệu ổn định hơn.

6. Bao lâu nên thay lõi lọc bụi silo?

Tùy theo tần suất sử dụng và môi trường làm việc. Cần vệ sinh định kỳ và thay mới khi lõi bị rách, tắc hoặc hiệu suất lọc giảm.

7. Vít tải xi măng bị rung mạnh do đâu?

Các nguyên nhân phổ biến gồm khớp nối bị mòn, gối đỡ hỏng, trục vít cong hoặc căn chỉnh đồng tâm chưa chính xác.

8. Van bướm silo nên dùng loại tay gạt hay khí nén?

Van tay gạt phù hợp với hệ thống nhỏ hoặc vận hành thủ công. Van khí nén phù hợp với trạm trộn tự động, cần đóng mở nhanh và điều khiển bằng PLC.

Kết Luận

Hệ thống silo xi măng không chỉ là nơi lưu trữ vật liệu mà còn là trung tâm của toàn bộ quá trình cấp liệu trong trạm trộn bê tông. Để hệ thống hoạt động ổn định, doanh nghiệp cần lựa chọn đúng thiết bị, lắp đặt đồng bộ và xây dựng kế hoạch bảo trì định kỳ.

Đặc biệt, các thiết bị như vít tải xi măng, khớp nối vít tải, gối đỡ đỉnh vít tải, van bướm silo, đầm rung silo, sục khí silo, lọc bụi silo và cảm biến báo mức cần được kiểm tra thường xuyên để giảm nguy cơ dừng máy và kéo dài tuổi thọ thiết bị.

Nếu bạn cần tư vấn lựa chọn thiết bị phù hợp với công suất trạm trộn hoặc cần thay thế phụ tùng chính hãng, hãy liên hệ THIETBITRAMTRON.COM để được hỗ trợ kỹ thuật.

Bài Viết Liên Quan

1. Vít Tải Xi Măng Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Trạm Trộn.
2. Vì Sao Khớp Nối Vít Tải Xi Măng Bị Rách? 8 Nguyên Nhân Thường Gặp.
3. Dấu Hiệu Khớp Nối Vít Tải Xi Măng Sắp Hỏng Cần Thay Ngay.
4. Hướng Dẫn Kiểm Tra Khớp Nối Vít Tải Xi Măng Trong 5 Phút.
5. 10 Lỗi Thường Gặp Trên Vít Tải Xi Măng Và Cách Khắc Phục.
6. Cách Chọn Đầm Rung Silo SVE100, SVE200 Và SVE300.
7. Lọc Bụi Silo Xi Măng Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động.
8. Cảm Biến Báo Mức Silo: Phân Loại Và Cách Lựa Chọn.
9. Van Bướm Silo Tay Gạt Và Khí Nén: Nên Chọn Loại Nào?
10. Gối Đỡ Đỉnh Vít Tải Xi Măng: Cấu Tạo, Chức Năng Và Dấu Hiệu Hư Hỏng.

Trang Sản Phẩm Liên Quan

• Khớp nối vít tải xi măng DN219, DN273.
• Vít tải xi măng các kích thước.
• Gối đỡ đỉnh vít tải.
• Hộp số vít tải xi măng.
• Van bướm silo tay gạt.
• Van bướm silo khí nén.
• Đầm rung silo SVE100-200-300
• Sục khí silo.
• Lọc bụi silo xi măng.
• Lõi lọc bụi silo.
• Cảm biến báo mức silo 220V.

👉 Liên hệ để được tư vấn ngay

👉 Hàng chất lượng – giá tốt – giao nhanh

📞 Hotline/Zalo: 077 669 2169
🌐 Website: https://thietbitramtron.com/
📘 Facebook: Tuấn Vật Tư Trạm

Cam kết:
✔️ Sản phẩm chất lượng
✔️ Giá cạnh tranh
✔️ Hỗ trợ kỹ thuật tận nơi

Bài viết được biên soạn bởi đội ngũ kỹ thuật THIETBITRAMTRON.COM

📞 Hotline/Zalo: 077 669 2169
