Hệ Thống Silo Xi Măng Và Vít Tải: Danh Sách Thiết Bị, Cấu Tạo Và Nguyên Lý Hoạt Động

Hệ thống silo xi măng và vít tải là một trong những cụm thiết bị quan trọng nhất của trạm trộn bê tông. Hệ thống này có nhiệm vụ lưu trữ, bảo quản và vận chuyển xi măng từ silo đến thùng cân trước khi đưa vào cối trộn. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của từng thiết bị giúp doanh nghiệp tối ưu vận hành, giảm sự cố và nâng cao tuổi thọ máy móc.

Một hệ thống silo xi măng hoàn chỉnh không chỉ bao gồm silo chứa và vít tải xi măng mà còn có nhiều thiết bị phụ trợ như lọc bụi silo, cảm biến báo mức, van bướm silo, đầm rung silo, sục khí đáy silo, hộp số vít tải, gối treo vít tải và khớp nối truyền động.

Hệ Thống Silo Xi Măng Và Vít Tải Là Gì?

Hệ thống silo xi măng và vít tải là tổ hợp thiết bị dùng để chứa và cấp xi măng cho trạm trộn bê tông. Xi măng được bơm vào silo thông qua xe bồn chuyên dụng, sau đó được vận chuyển bằng vít tải đến thùng cân xi măng để định lượng trước khi trộn.

Đây là hệ thống quyết định trực tiếp đến độ chính xác cấp liệu, chất lượng bê tông và hiệu suất hoạt động của toàn bộ dây chuyền sản xuất.

Danh Sách Thiết Bị Trong Hệ Thống Silo Xi Măng Và Vít Tải

1. Silo Xi Măng

Silo xi măng là nơi lưu trữ xi măng hoặc tro bay với dung tích phổ biến từ 50 tấn đến 500 tấn.

Chức năng:

Chứa vật liệu dạng bột
Bảo vệ xi măng khỏi độ ẩm
Đảm bảo nguồn cung liên tục cho trạm trộn

2. Lọc Bụi Silo Xi Măng

Khi xe bồn bơm xi măng vào silo sẽ phát sinh lượng lớn bụi mịn. Lọc bụi silo có nhiệm vụ giữ lại bụi xi măng và giải phóng khí sạch ra môi trường.

Lợi ích:

Giảm thất thoát vật liệu
Bảo vệ môi trường
Giảm áp lực bên trong silo

3. Cảm Biến Báo Mức Silo

Cảm biến báo mức silo giúp kiểm soát lượng xi măng trong silo theo thời gian thực.

Vai trò:

Báo đầy silo
Báo cạn vật liệu
Tránh tràn xi măng
Hỗ trợ quản lý tồn kho

4. Van Bướm Silo

Van bướm được lắp dưới đáy silo để đóng mở dòng vật liệu xuống vít tải.

Ưu điểm:

Vận hành đơn giản
Kín khít
Hạn chế rò rỉ vật liệu

5. Đầm Rung Silo

Đầm rung được lắp tại phần đáy silo nhằm phá vòm liệu và chống hiện tượng đóng bánh xi măng.

Đây là thiết bị đặc biệt cần thiết trong điều kiện thời tiết ẩm hoặc vật liệu lưu kho lâu ngày.

6. Sục Khí Đáy Silo

Hệ thống sục khí sử dụng khí nén tạo lớp đệm khí bên dưới vật liệu.

Tác dụng:

Tăng độ tơi xốp của xi măng
Hỗ trợ xả liệu nhanh hơn
Giảm tình trạng nghẹt liệu

7. Vít Tải Xi Măng

Vít tải xi măng là thiết bị vận chuyển xi măng từ silo đến thùng cân.

Các dòng phổ biến:

Vít tải 168
Vít tải 219
Vít tải 273
Vít tải 323

Đây là bộ phận làm việc liên tục và chịu tải lớn trong hệ thống cấp liệu.

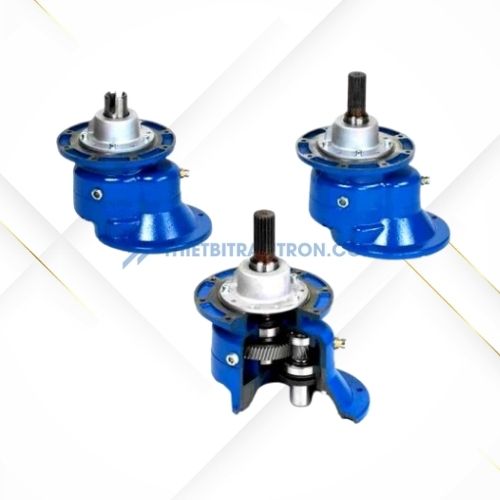

8. Hộp Số Vít Tải

Hộp số có nhiệm vụ giảm tốc và truyền lực từ động cơ đến trục vít.

Một hộp số chất lượng giúp:

Hoạt động ổn định
Tiết kiệm điện năng
Tăng tuổi thọ thiết bị

9. Gối Treo Vít Tải

Gối treo nằm ở giữa thân vít tải nhằm đỡ trục vít trong quá trình vận hành.

Vai trò:

Giảm võng trục
Giảm rung lắc
Tăng độ bền cho hệ thống

10. Khớp Nối Vít Tải

Khớp nối liên kết động cơ, hộp số và trục vít tải.

Chức năng:

Truyền mô-men xoắn
Hấp thụ rung động
Hạn chế lệch tâm

Nguyên Lý Hoạt Động Của Hệ Thống Silo Xi Măng Và Vít Tải

Quy trình hoạt động của hệ thống diễn ra theo các bước:

Bước 1: Nạp Xi Măng Vào Silo

Xe bồn chuyên dụng bơm xi măng vào silo thông qua đường ống cấp liệu. Trong quá trình này, lọc bụi silo sẽ hoạt động để giữ lại bụi xi măng.

Bước 2: Lưu Trữ Và Kiểm Soát Mức Liệu

Xi măng được lưu trữ bên trong silo. Cảm biến báo mức liên tục theo dõi lượng vật liệu để tránh tình trạng hết liệu hoặc tràn silo.

Bước 3: Xả Liệu Xuống Vít Tải

Khi hệ thống yêu cầu cấp liệu, van bướm dưới đáy silo sẽ mở để xi măng chảy xuống vít tải.

Nếu xuất hiện hiện tượng đóng bánh, đầm rung và sục khí silo sẽ hỗ trợ phá vòm liệu.

Bước 4: Vận Chuyển Đến Thùng Cân

Vít tải quay nhờ động cơ và hộp số, đưa xi măng từ silo đến thùng cân xi măng.

Bước 5: Định Lượng Và Đưa Vào Cối Trộn

Sau khi đạt khối lượng cài đặt, xi măng sẽ được xả từ thùng cân vào cối trộn để bắt đầu quá trình sản xuất bê tông.

Những Sự Cố Thường Gặp Trong Hệ Thống Silo Và Vít Tải

Một số lỗi phổ biến gồm:

Việc kiểm tra và bảo dưỡng định kỳ giúp hạn chế đáng kể các sự cố này.

Kết Luận

Hệ thống silo xi măng và vít tải là mắt xích quan trọng trong dây chuyền sản xuất bê tông. Một hệ thống vận hành ổn định cần sự phối hợp đồng bộ giữa silo xi măng, lọc bụi silo, cảm biến báo mức, đầm rung silo, sục khí đáy silo, van bướm, vít tải xi măng, hộp số, gối treo và khớp nối. Việc lựa chọn đúng thiết bị và bảo trì thường xuyên sẽ giúp nâng cao hiệu quả sản xuất, giảm chi phí vận hành và kéo dài tuổi thọ toàn bộ trạm trộn.
