Khớp Nối Vít Tải Xi Măng Là Gì? Cấu Tạo, Vai Trò Và Cách Chọn Đúng

Trong hệ thống vít tải xi măng, khớp nối là chi tiết dùng để liên kết các bộ phận với nhau và truyền chuyển động trong quá trình vận hành. Bộ phận này tuy không lớn nhưng nếu bị mòn, rơ hoặc chọn sai kích thước có thể khiến vít tải rung, phát tiếng kêu và ảnh hưởng đến các chi tiết liên quan.

Thực tế tại trạm trộn, nhiều trường hợp vít tải hoạt động không ổn định nhưng người dùng chỉ kiểm tra motor hoặc hộp số mà bỏ qua vị trí khớp nối. Khi để tình trạng kéo dài, độ rơ có thể tăng lên và việc sửa chữa sau đó sẽ mất thời gian hơn.

Vậy khớp nối vít tải là gì, có cấu tạo như thế nào và làm sao để chọn đúng loại cho vít tải 219 hoặc 273? Bài viết dưới đây sẽ đi từng phần để anh em dễ kiểm tra và lựa chọn.

Khớp nối vít tải xi măng là gì?

Khớp nối vít tải là bộ phận được sử dụng để liên kết các chi tiết trong cụm vít tải. Tùy theo kết cấu của từng hệ thống, khớp nối có nhiệm vụ truyền chuyển động quay và giữ cho các bộ phận làm việc ổn định với nhau.

Trong hệ thống vận chuyển xi măng, vít tải thường hoạt động liên tục và chịu rung động trong quá trình làm việc. Vì vậy, các vị trí liên kết cần đảm bảo chắc chắn và đúng kích thước.

Khớp nối không phải cứ nhìn giống nhau là có thể lắp thay thế cho nhau. Mỗi loại có thể khác về:

Kích thước vít tải.
Đường kính vị trí lắp.
Kiểu liên kết.
Kích thước bu lông.
Kết cấu thực tế của từng cụm.

Các dòng vít tải phổ biến tại trạm trộn hiện nay thường gặp loại phi 219 và phi 273. Khi thay khớp nối, cần xác định đúng loại vít tải đang sử dụng trước khi chọn sản phẩm.

Vai trò của khớp nối trong hệ thống vít tải

Khớp nối là một trong những vị trí giúp các bộ phận của vít tải liên kết và làm việc với nhau.

Khi hệ thống vận hành, bộ phận này có vai trò:

Liên kết các bộ phận trong cụm vít tải

Khớp nối giúp kết nối các vị trí theo đúng kết cấu của hệ thống.

Nếu vị trí liên kết bị rơ hoặc lắp không đúng, khi vít tải quay có thể phát sinh rung động và tiếng kêu bất thường.

Hỗ trợ truyền chuyển động ổn định

Vít tải hoạt động dựa trên chuyển động quay để đưa vật liệu từ vị trí này sang vị trí khác.

Khớp nối cần đảm bảo việc liên kết giữa các bộ phận được chắc chắn. Khi khớp nối bị mòn hoặc có độ rơ lớn, chuyển động của hệ thống có thể không còn ổn định như ban đầu.

Hạn chế ảnh hưởng đến các bộ phận liên quan

Một bộ khớp nối bị hỏng nhưng không được xử lý sớm có thể làm rung động tăng lên.

Nếu tiếp tục vận hành trong thời gian dài, các bộ phận xung quanh như trục, gối đỡ hoặc vị trí liên kết cũng cần được kiểm tra vì có thể bị ảnh hưởng.

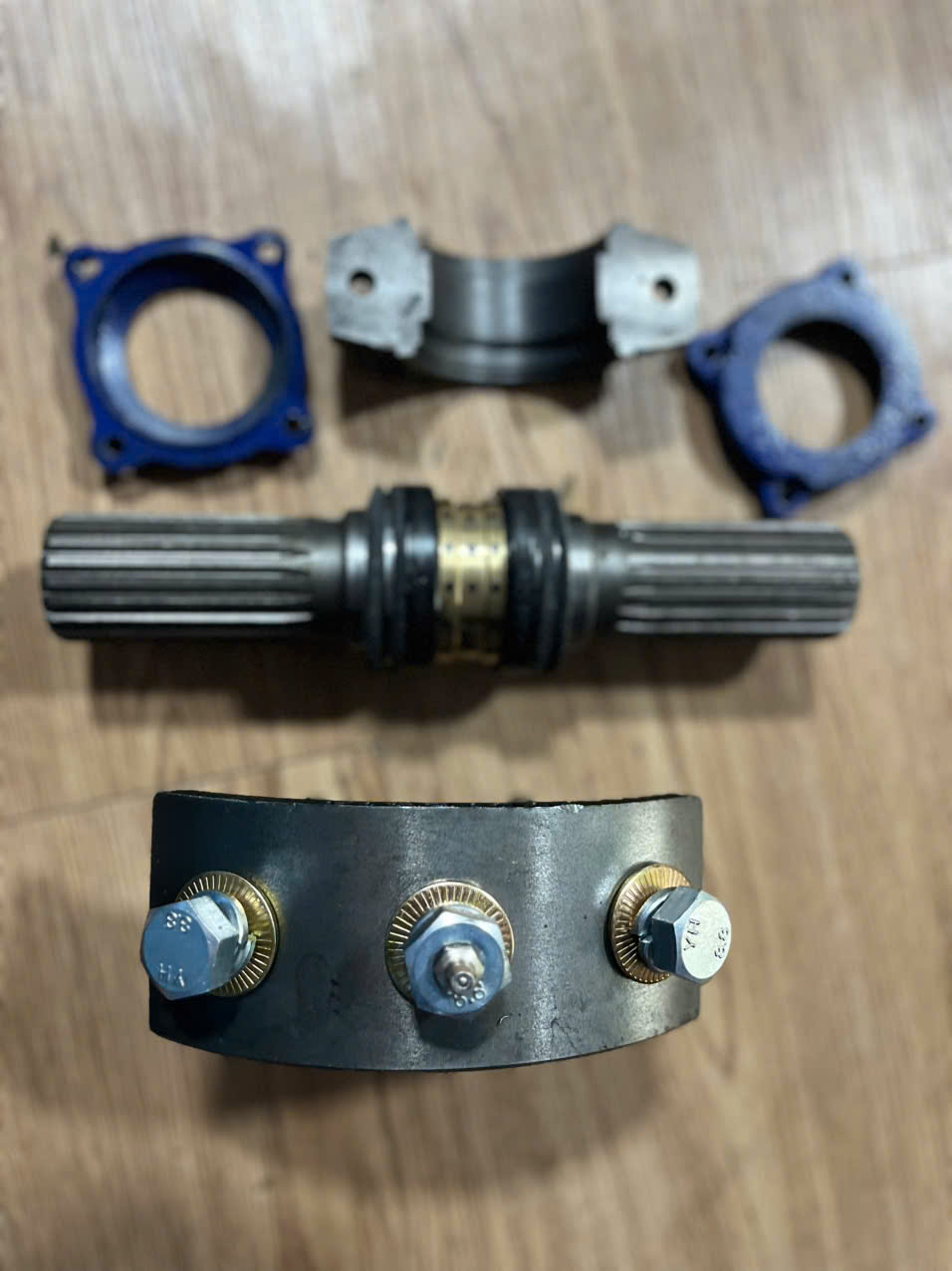

Cấu tạo của khớp nối vít tải

Tùy theo từng loại và từng kết cấu vít tải, khớp nối có thể khác nhau. Tuy nhiên, khi kiểm tra thực tế, người dùng thường cần chú ý đến các phần chính sau.

Phần thân khớp nối

Đây là bộ phận chính tạo nên kết cấu của khớp nối.

Phần thân cần đảm bảo độ chắc chắn và đúng kích thước để lắp vào hệ thống. Nếu kích thước không phù hợp, việc lắp đặt có thể không chính xác hoặc phải chỉnh sửa lại.

Vị trí liên kết

Đây là phần tiếp xúc và kết nối với các chi tiết khác trong cụm vít tải.

Khi thay mới, cần kiểm tra kỹ kích thước thực tế của vị trí này. Nhiều trường hợp cùng là vít tải phi 219 hoặc phi 273 nhưng kiểu liên kết giữa các hệ thống có thể khác nhau.

Vì vậy, nếu không chắc chắn, tốt nhất nên đo kích thước hoặc chụp hình bộ phận cũ trước khi đặt.

Bu lông và chi tiết cố định

Các vị trí bu lông giúp giữ khớp nối cố định trong quá trình vận hành.

Sau thời gian dài làm việc, nên kiểm tra xem bu lông có bị lỏng, mòn hoặc hư ren hay không. Một vị trí liên kết không chắc chắn cũng có thể là nguyên nhân khiến vít tải phát sinh rung hoặc tiếng kêu.

Các loại khớp nối vít tải phổ biến hiện nay

Khớp nối vít tải thường được lựa chọn dựa trên kích thước và kết cấu của hệ thống đang sử dụng.

Trong các trạm trộn bê tông, hai kích thước thường gặp là vít tải phi 219 và phi 273.

Khớp nối vít tải 219

Loại này sử dụng cho các hệ thống vít tải có đường kính phi 219.

Khi thay thế, ngoài việc xác định đúng vít tải phi 219, cần kiểm tra thêm kích thước thực tế của bộ phận cũ và kiểu liên kết.

Không nên chỉ dựa vào tên gọi để đặt hàng vì một số chi tiết có hình dáng tương tự nhưng thông số lắp đặt lại khác.

Khớp nối vít tải 273

Khớp nối vít tải 273 được sử dụng cho các hệ thống vít tải có đường kính lớn hơn.

Tương tự loại 219, người dùng nên kiểm tra:

Kích thước thực tế.
Kiểu liên kết.
Vị trí bắt bu lông.
Tình trạng của bộ phận cũ.
Kết cấu cụm vít tải đang sử dụng.

Việc kiểm tra trước khi mua giúp hạn chế tình trạng đặt sai loại, phải đổi trả hoặc mất thời gian chỉnh sửa khi lắp.

Khớp nối vít tải thường hư hỏng do đâu?

Trong quá trình sử dụng, khớp nối có thể xuống cấp do nhiều nguyên nhân khác nhau.

Một số nguyên nhân thường gặp gồm:

Vít tải hoạt động liên tục trong thời gian dài.
Các vị trí liên kết bị lỏng.
Khớp nối bị mài mòn.
Hệ thống rung mạnh.
Lắp đặt không đúng vị trí.
Sử dụng không đúng kích thước.
Các bộ phận liên quan như trục hoặc gối đỡ gặp vấn đề.

Khi vít tải xuất hiện tiếng kêu hoặc rung bất thường, không nên chỉ kiểm tra riêng một bộ phận. Cần kiểm tra cả cụm để xác định đúng nguyên nhân.

Nếu khớp nối đã mòn nhiều hoặc có độ rơ lớn, việc thay sớm thường sẽ an toàn hơn so với tiếp tục vận hành đến khi hư hỏng nặng.

Dấu hiệu khớp nối vít tải bị mòn hoặc hư hỏng

Khớp nối thường không hỏng ngay mà sẽ xuống cấp dần trong quá trình vận hành. Nếu kiểm tra sớm, có thể thay thế trước khi ảnh hưởng đến các bộ phận khác trong cụm vít tải.

Một số dấu hiệu thường gặp gồm:

Vít tải xuất hiện tiếng kêu bất thường

Khi vít tải hoạt động bình thường nhưng bắt đầu xuất hiện tiếng kêu tại vị trí liên kết, nên kiểm tra lại khớp nối.

Nguyên nhân có thể do vị trí liên kết bị rơ, bu lông bị lỏng hoặc chi tiết bên trong đã bị mòn.

Tuy nhiên, tiếng kêu cũng có thể đến từ bạc đạn, gối đỡ hoặc hộp số. Vì vậy nên kiểm tra toàn bộ cụm thay vì thay khớp nối ngay khi chưa xác định đúng nguyên nhân.

Vít tải rung mạnh hơn bình thường

Nếu trước đó vít tải chạy ổn định nhưng sau một thời gian rung ngày càng mạnh, các vị trí liên kết là phần cần kiểm tra đầu tiên.

Khớp nối bị rơ hoặc mòn có thể khiến cụm vít tải không còn làm việc ổn định. Nếu tiếp tục vận hành trong tình trạng rung mạnh, các bộ phận khác cũng có thể bị ảnh hưởng.

Khớp nối có độ rơ lớn

Khi kiểm tra trực tiếp, nếu vị trí khớp nối có độ rơ rõ rệt so với bình thường thì cần xem xét nguyên nhân.

Độ rơ có thể xuất hiện do:

Bề mặt liên kết bị mòn.
Chi tiết cố định bị lỏng.
Bu lông bị mòn hoặc hư ren.
Khớp nối đã sử dụng trong thời gian dài.

Nếu độ rơ tăng lên, không nên tiếp tục để hệ thống chạy trong thời gian dài mà không kiểm tra.

Khớp nối bị mòn hoặc biến dạng

Khi tháo kiểm tra, có thể thấy một số dấu hiệu như bề mặt bị mài mòn, biến dạng hoặc hư hỏng tại vị trí liên kết.

Trong trường hợp này, nên thay thế đúng loại thay vì cố hàn đắp hoặc chỉnh sửa tạm nếu chi tiết đã hư hỏng nhiều.

Khi nào nên thay khớp nối vít tải?

Không cần đợi đến khi vít tải ngừng hoạt động hoàn toàn mới thay.

Nên kiểm tra và cân nhắc thay mới khi:

Khớp nối bị mòn nhiều.
Vị trí liên kết có độ rơ lớn.
Khớp nối bị nứt hoặc biến dạng.
Bu lông và vị trí cố định không còn đảm bảo.
Vít tải rung bất thường và nguyên nhân được xác định liên quan đến khớp nối.
Khớp nối không còn đúng kích thước hoặc không phù hợp với cụm vít tải đang sử dụng.

Thay đúng thời điểm giúp hạn chế tình trạng hư hỏng lan sang trục, bạc đạn, gối đỡ hoặc các bộ phận liên quan.

Cách chọn đúng khớp nối vít tải

Khi cần thay khớp nối, không nên chỉ nhìn hình dáng bên ngoài rồi chọn loại tương tự.

Dưới đây là những thông tin nên kiểm tra trước khi đặt mua.

Xác định đúng kích thước vít tải

Đầu tiên cần biết hệ thống đang sử dụng loại vít tải nào.

Hai kích thước phổ biến thường gặp tại trạm trộn là:

Vít tải phi 219.
Vít tải phi 273.

Đây là thông tin quan trọng để xác định loại khớp nối phù hợp.

Tuy nhiên, chỉ biết vít tải 219 hoặc 273 vẫn chưa đủ. Người dùng nên kiểm tra thêm kết cấu thực tế trước khi chọn.

Kiểm tra bộ phận cũ

Nếu đang thay thế khớp nối cũ, cách dễ nhất là kiểm tra trực tiếp bộ phận đã sử dụng.

Nên đo hoặc cung cấp hình ảnh các vị trí như:

Đường kính ngoài.
Đường kính vị trí lắp.
Khoảng cách giữa các lỗ bu lông.
Kiểu liên kết.
Kích thước bu lông.

Thông tin càng chính xác thì khả năng chọn đúng sản phẩm càng cao.

Kiểm tra kiểu liên kết

Cùng một kích thước vít tải nhưng kiểu liên kết có thể khác nhau tùy theo từng cụm máy.

Đây là lý do không nên chỉ nói “tôi cần khớp nối vít tải 219” rồi đặt hàng ngay.

Tốt nhất nên gửi hình ảnh bộ phận cũ hoặc thông số thực tế để đối chiếu trước khi chọn.

Xem xét điều kiện vận hành

Với vít tải hoạt động thường xuyên, các chi tiết liên kết cần đảm bảo phù hợp với điều kiện làm việc.

Không nên chỉ chọn theo giá rẻ mà bỏ qua kích thước và chất lượng gia công.

Một bộ khớp nối không đúng có thể gây khó khăn khi lắp đặt hoặc ảnh hưởng đến độ ổn định của cả cụm.

Một số lưu ý khi thay khớp nối vít tải

Trước khi tháo khớp nối cũ, nên kiểm tra tổng thể khu vực liên quan.

Đặc biệt cần chú ý:

Kiểm tra trục vít tải

Nếu trục bị mòn, cong hoặc có dấu hiệu bất thường, chỉ thay riêng khớp nối có thể không giải quyết được nguyên nhân.

Cần kiểm tra cả vị trí tiếp xúc giữa trục và khớp nối.

Kiểm tra bạc đạn và gối đỡ

Khi vít tải bị rung hoặc phát tiếng kêu, nguyên nhân không phải lúc nào cũng nằm ở khớp nối.

Bạc đạn và gối đỡ cũng là những vị trí cần kiểm tra.

Nếu các bộ phận này đã bị hư hỏng nhưng không xử lý, sau khi thay khớp nối hệ thống vẫn có thể tiếp tục rung hoặc phát tiếng kêu.

Kiểm tra bu lông và vị trí cố định

Bu lông bị lỏng hoặc hư ren có thể khiến khớp nối không được giữ chắc.

Khi thay mới, nên kiểm tra lại toàn bộ vị trí bắt bu lông và đảm bảo các chi tiết được lắp đúng.

Không nên ép lắp khi không đúng kích thước

Nếu khớp nối mới không lắp vừa, không nên cố ép hoặc chỉnh sửa quá nhiều để sử dụng.

Trước tiên cần kiểm tra lại kích thước và kiểu liên kết.

Việc cố sử dụng một chi tiết không đúng có thể khiến hệ thống hoạt động không ổn định.

Nên chọn khớp nối vít tải 219 hay 273?

Việc lựa chọn không dựa vào loại nào tốt hơn mà phụ thuộc vào kích thước vít tải đang sử dụng.

Nếu hệ thống sử dụng vít tải phi 219 thì cần lựa chọn loại phù hợp với kết cấu của vít 219. Tương tự, vít tải phi 273 cần sử dụng loại khớp nối tương ứng.

Ngoài kích thước, vẫn cần kiểm tra thực tế bộ phận cũ trước khi thay.

Anh em có thể xem thêm bài So sánh khớp nối vít tải 219 và 273 để hiểu rõ hơn sự khác nhau và cách lựa chọn từng loại.

Kết luận

Khớp nối vít tải là chi tiết quan trọng trong cụm vít tải xi măng. Khi bộ phận này bị mòn, rơ hoặc lắp không đúng, vít tải có thể xuất hiện rung động, tiếng kêu và ảnh hưởng đến các chi tiết liên quan.

Khi cần thay mới, nên kiểm tra đúng kích thước vít tải, kiểu liên kết và thông số thực tế của bộ phận cũ. Đặc biệt với các dòng vít tải phổ biến như 219 và 273, việc đối chiếu trước khi mua sẽ giúp hạn chế chọn sai và tiết kiệm thời gian lắp đặt.

Nếu anh em đang cần tìm khớp nối vít tải 219 hoặc 273, có thể gửi hình ảnh hoặc kích thước bộ phận đang sử dụng để kiểm tra và chọn đúng loại phù hợp.

Câu hỏi thường gặp

Khớp nối vít tải bị rơ có cần thay ngay không?

Nếu độ rơ nhỏ, có thể kiểm tra nguyên nhân và tình trạng thực tế. Tuy nhiên, nếu độ rơ lớn, kèm theo rung hoặc tiếng kêu thì nên kiểm tra và thay thế khi cần thiết.

Vít tải bị rung có chắc chắn do khớp nối không?

Không. Vít tải rung có thể liên quan đến nhiều bộ phận như trục, bạc đạn, gối đỡ hoặc vị trí lắp đặt. Cần kiểm tra tổng thể để xác định đúng nguyên nhân.
